Chapter 18 光的偏振

Chapter 18 光的偏振

18.1 光的偏振性

image-20240107205744330

Ex=Ex0cos(ωtkz+φ1)Ey=Ey0cos(ωtkz+φ2)E=Exi+EyjΔφ=φ1φ2E_x = E_{x0} cos(\omega t -kz+\varphi_1) \\ E_y = E_{y0} cos(\omega t -kz+\varphi_2) \\ \vec{E} = E_x \vec{i} + E_y \vec{j} \\ \Delta \varphi = \varphi_1 - \varphi_2

x轴/y轴分量的相位差与偏振形态的关系如下图所示

image-20240107211819189

线偏振光

两个分光的相差决定合成光是否为线偏振光

Δφ=0π\Delta \varphi = 0 或 \pi时,为线偏振光

Ex0Ex_0Ey0Ey_0的比值决定合成光光矢量与坐标轴的夹角

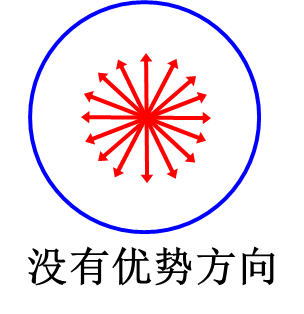

自然光

image-20240107210738323 image-20240107210814951

在观察时间Δt\Delta t内,在垂直于其传播方向的平面内,光矢量在哪个方向都不占优势,没有偏振性,它们对其传播方向形成轴对称分布。

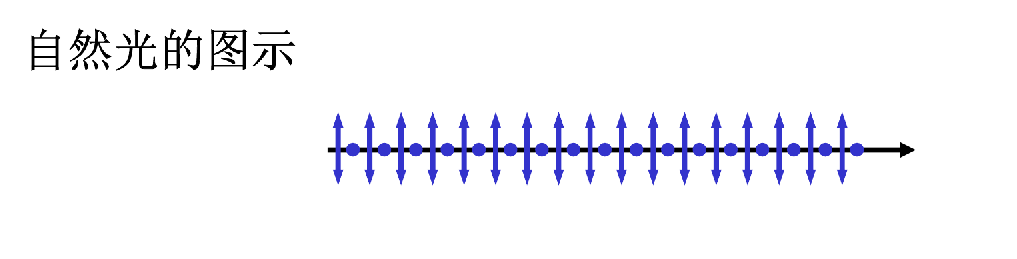

自然光可以沿着与光传播方向垂直的任意方向上分解成两束振动方向相互垂直、振幅相等、无固定相位差的非相干线偏振光

image-20241229162749076

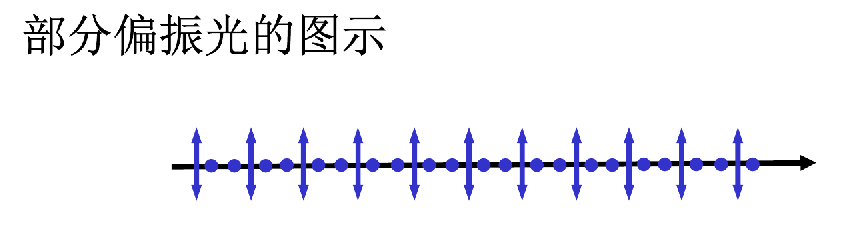

部分偏振光

image-20241229162808379

完全偏振光和自然光是两种极端情形,介于二者之间的一般情形称为部分偏振光。

做题时,部分偏振光一般看成自然光部分和线偏振光部分的叠加来处理(分别分析两部分,再叠加)

圆偏振光/椭圆偏振光

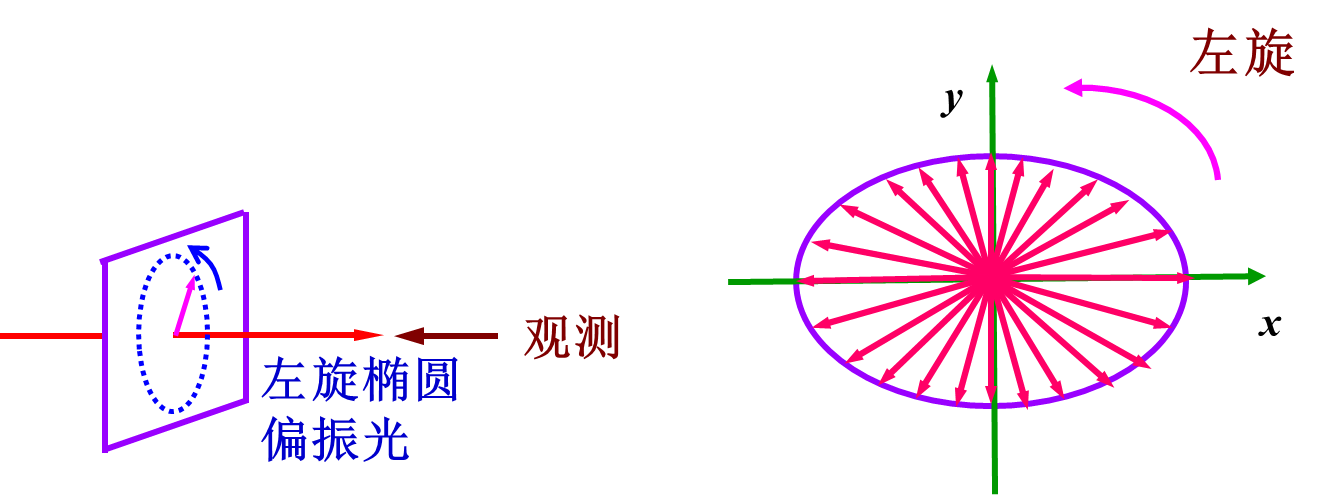

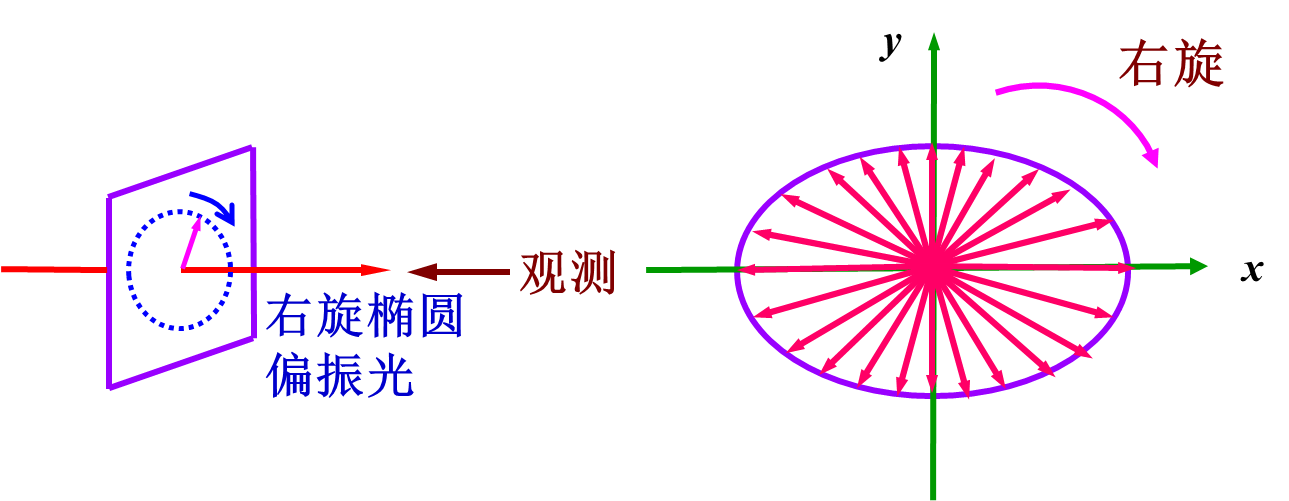

椭圆偏振光

特征:光矢量绕着光的传播方向旋转,其旋转角速度等于光的角频率;光矢量端点的轨迹是椭圆。

椭圆偏振光可以看成由两个频率相同、振动方向互相垂直、有固定相位差的线偏振光的叠加。

image-20240107211135465 image-20240107211151031

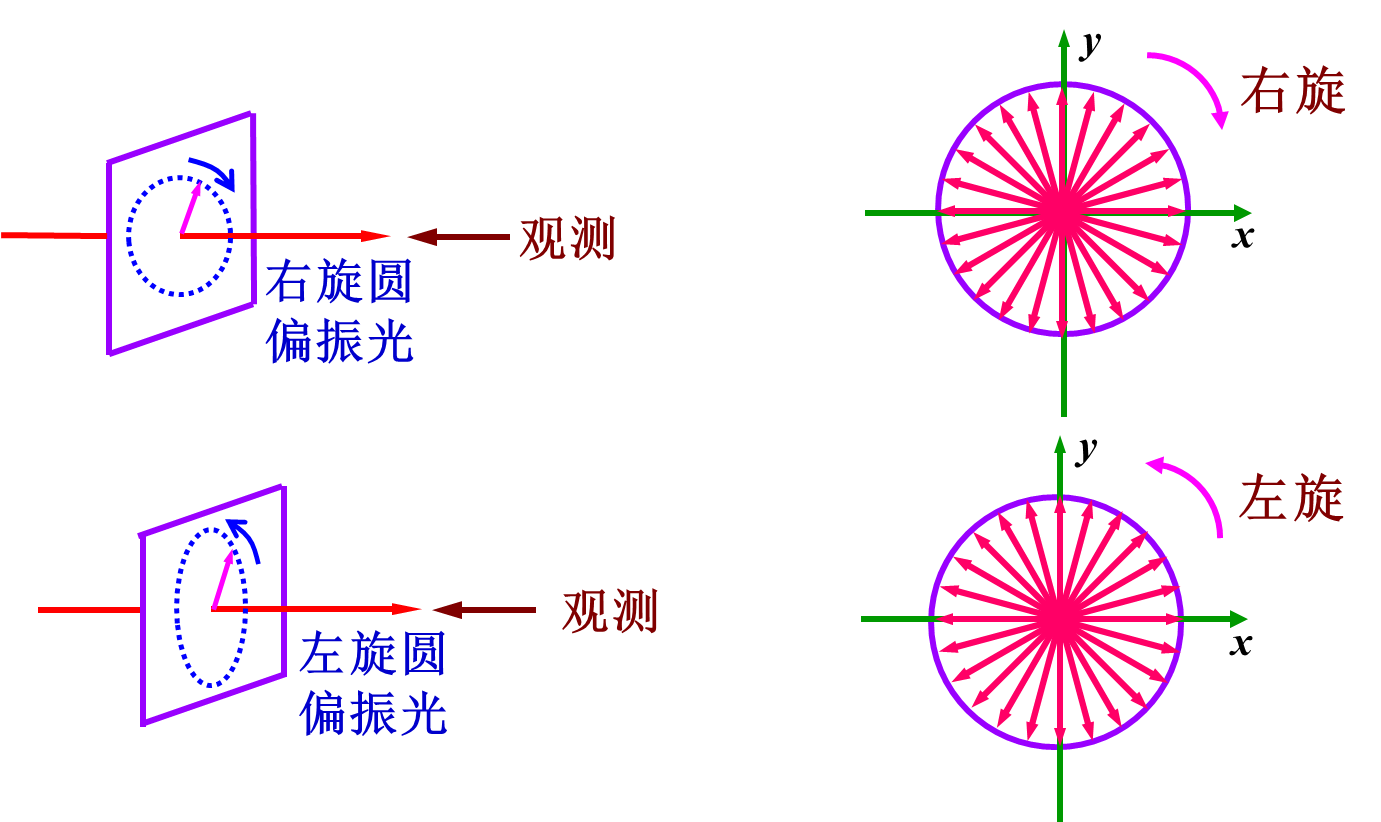

圆偏振光椭圆偏振光的特例。

特征:光矢量绕着光的传播方向旋转,其旋转角速度等于光的角频率;光矢量端点的轨迹是一个圆。

image-20240107211519392

偏振度

P=ImaxIminImax+IminP = \dfrac{I_{max} - I_{min}}{I_{max} + I_{min}}

18.2 偏振片,马吕斯定律

马吕斯定律

强度为I1I_1的线偏振光,通过检偏器后,透射光的强度为

I2=I1cos2αI_2 = I_1 cos^2 \alpha

其中α\alpha为检偏器的偏振化方向与入射偏振光的偏振化方向之间的夹角。

检偏

自然光

I1=I02I_1 = \dfrac{I_0}{2}

  • 自然光在各个方向上的强度都是相同的,检偏后光强与偏振片角度无关

线偏振光

就马吕斯定律啊

部分偏振光

看成自然光和线偏振光的叠加来处理

18.3 反射光和折射光的偏振

自然光在两各向同性媒介分界面上反射和折射时,反、折射光均成为部分偏振光

特点:反射光中垂直入射面的光振动多于平行入射面的光振动,折射光反之。

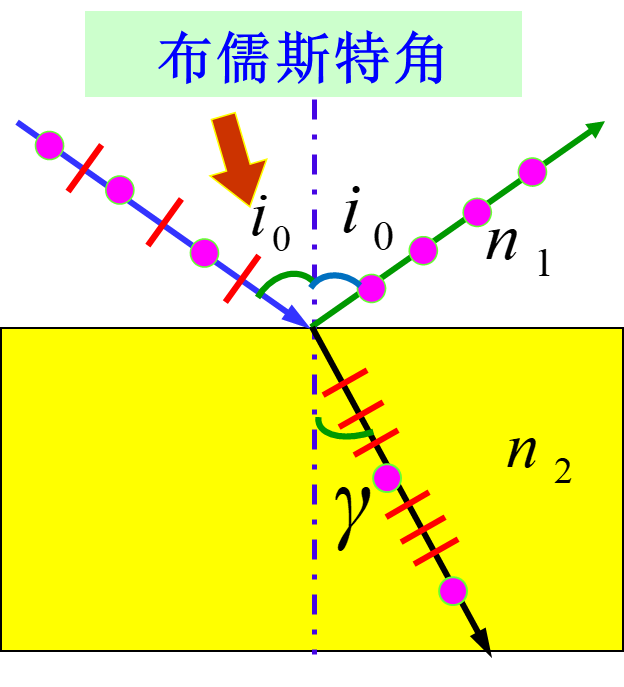

布儒斯特定律

image-20240107212628599

当入射角为某特定值时,反射光为振动方向垂直于入射面的线偏振光。此时有

i0+γ=90°i_0 + \gamma = 90\degree

通过折射定律,可以导出布儒斯特角满足以下关系式

tani0=n2n1=n21\tan i_0 = \dfrac{n_2}{n_1} = n_{21}

i=i0i = i_0时,反射光为线偏振光,而折射光仍然是部分偏振光,但此时偏振化程度最高

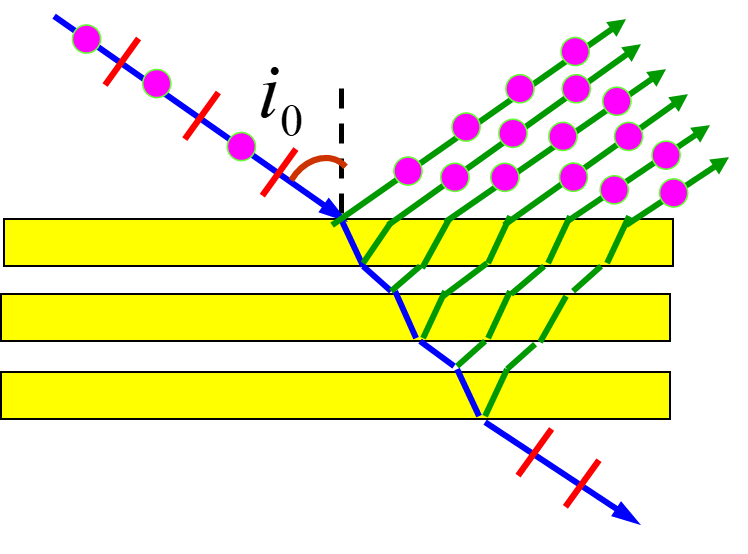

如果想增强折射光的偏振化程度,可让自然光通过玻璃片堆,可使折射光的偏振化程度增加。玻璃片足够多时,可使折射光为完全偏振光

image-20240107213001117

18.4 晶体的双折射现象

基本概念

双折射现象:对于各向异性晶体,一束光射入晶体后,可以观察到有两束折射光的现象。

o光:恒遵守通常折射定律的光线 (o for ordinary)

e光:不遵守通常折射定律的光线 (e for extraordinary)

  • o光折射线一定在入射面内。
  • e光折射线不一定在入射面内。

光轴:当光在晶体内沿某个特殊方向传播时不发生双折射,该方向称为晶体的光轴。

  • 光轴是一特殊的方向,凡平行于此方向的直线均为光轴。

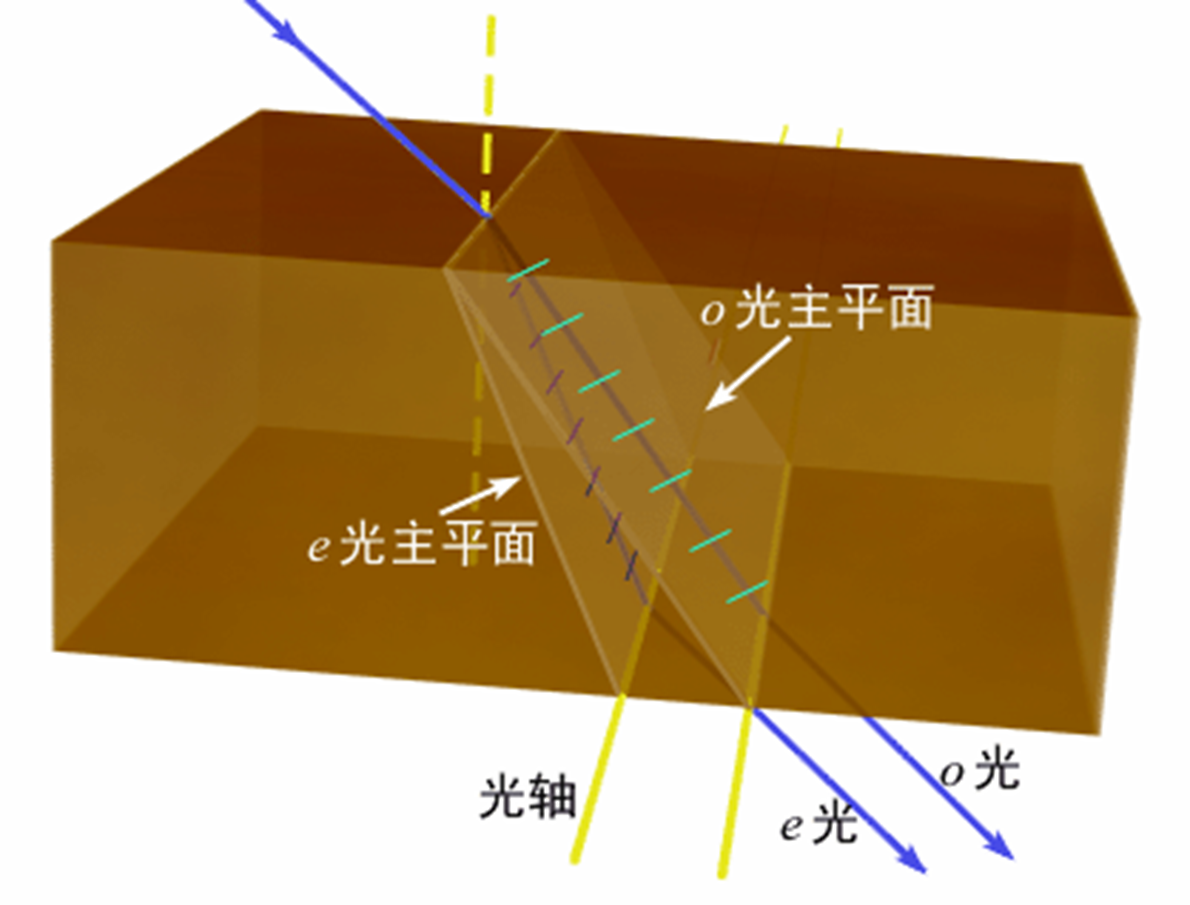

主平面:某一光线(o光或e光)与光轴组成的平面

一般情况下,e光不一定在入射面内,o光和e光的主平面并不重合

image-20240107231234533

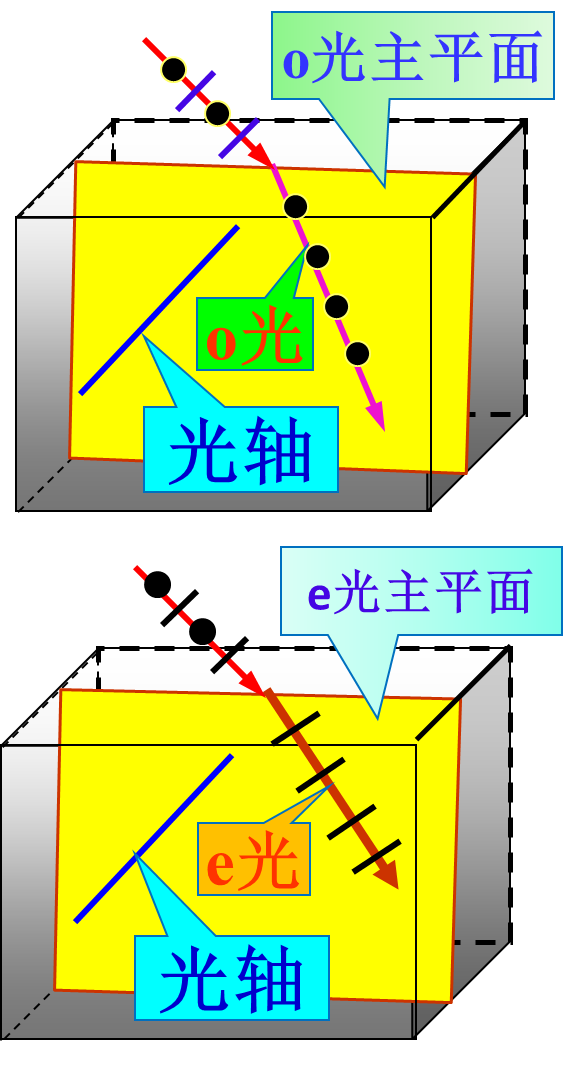

o光和e光均为线偏振光

  • o光的振动方向垂直于它自己的主平面
  • e光的振动方向平行于它自己的主平面
image-20240107231545562

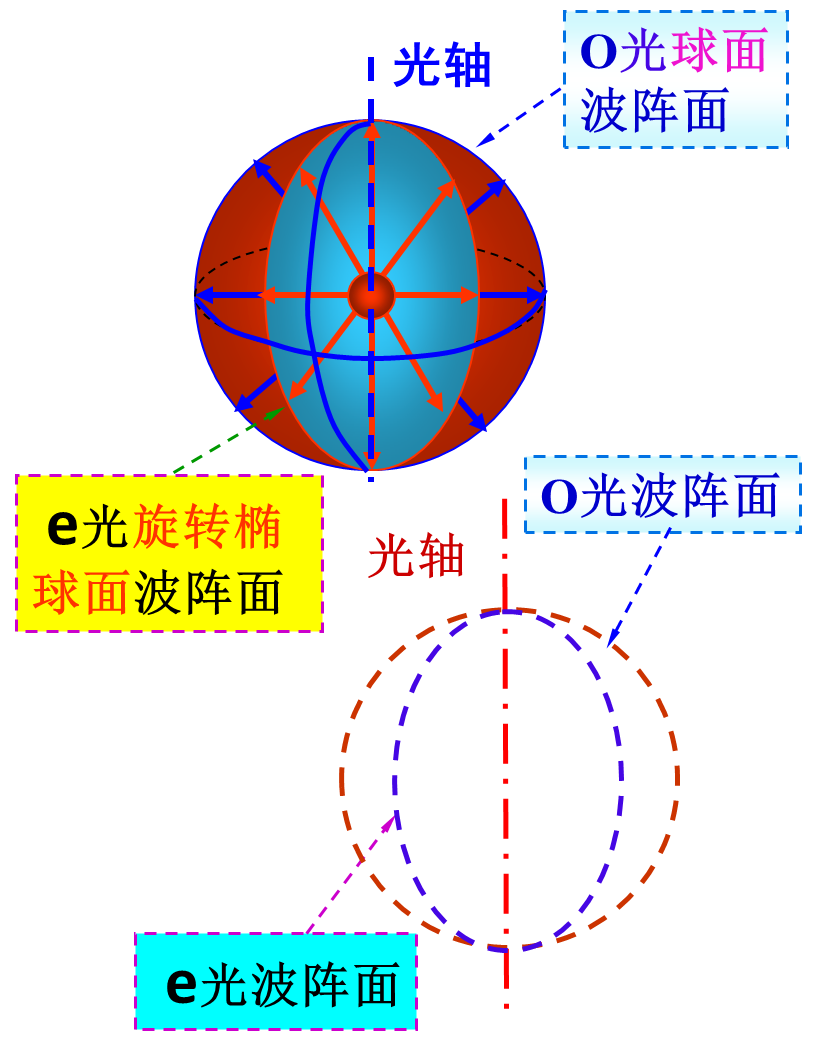

单轴晶体的波阵面

  • o光传播时,电矢量垂直于光轴,所以沿各个方向传播时,振动频率相同,则速度也相同,其波面为球面。
  • e光在不同方向传播时,电矢量相对于光轴的方向不同,其振动频率也不同,所以速度也不同,其波面为旋转椭球面。
  • o光和e光形成两种不同的波阵面,两种波阵面在光轴方向相切
image-20240107233742104

o光和e光的折射率

由于e光在不同方向传播速度不同,折射率也不同。定义e光折射率如下:

设e光沿与光轴垂直方向传播时的速度为vev_e,则e光折射率

ne=cven_e = \dfrac{c}{v_e}

o光的速度与方向无关,折射率也与方向无关,定义o光折射率

no=cvon_o = \dfrac{c}{v_o}

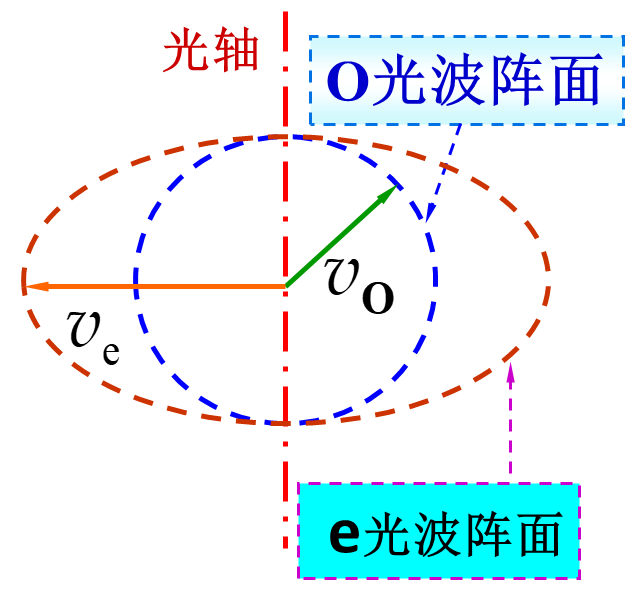

o光和e光在晶体的光轴方向传播速度相等,在其他方向两者的传播速度不相等。

image-20240107234326273

正晶体和负晶体

根据两种光折射率的相对大小,将晶体分为正晶体和负晶体。

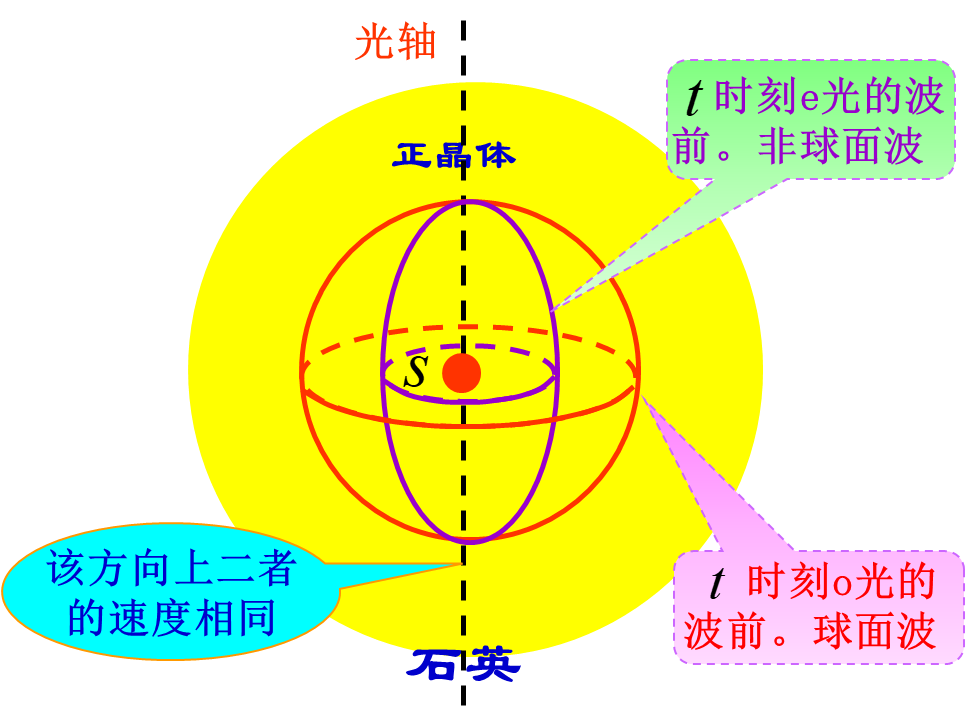

  • 正晶体:o光传播速度比e光传播速度大

ve<vone>nov_e < v_o \quad n_e > n_o

image-20240107235746629

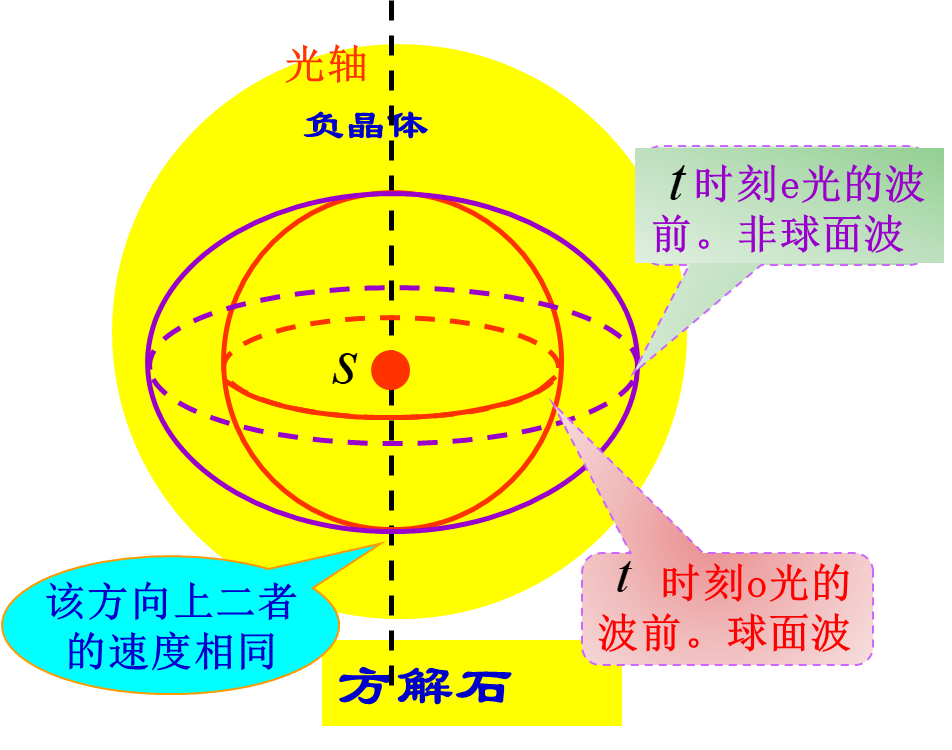

  • 负晶体:o光传播速度比e光传播速度小

    ve>vone<nov_e > v_o \quad n_e < n_o

image-20240107235907660

各种双折射情况分析

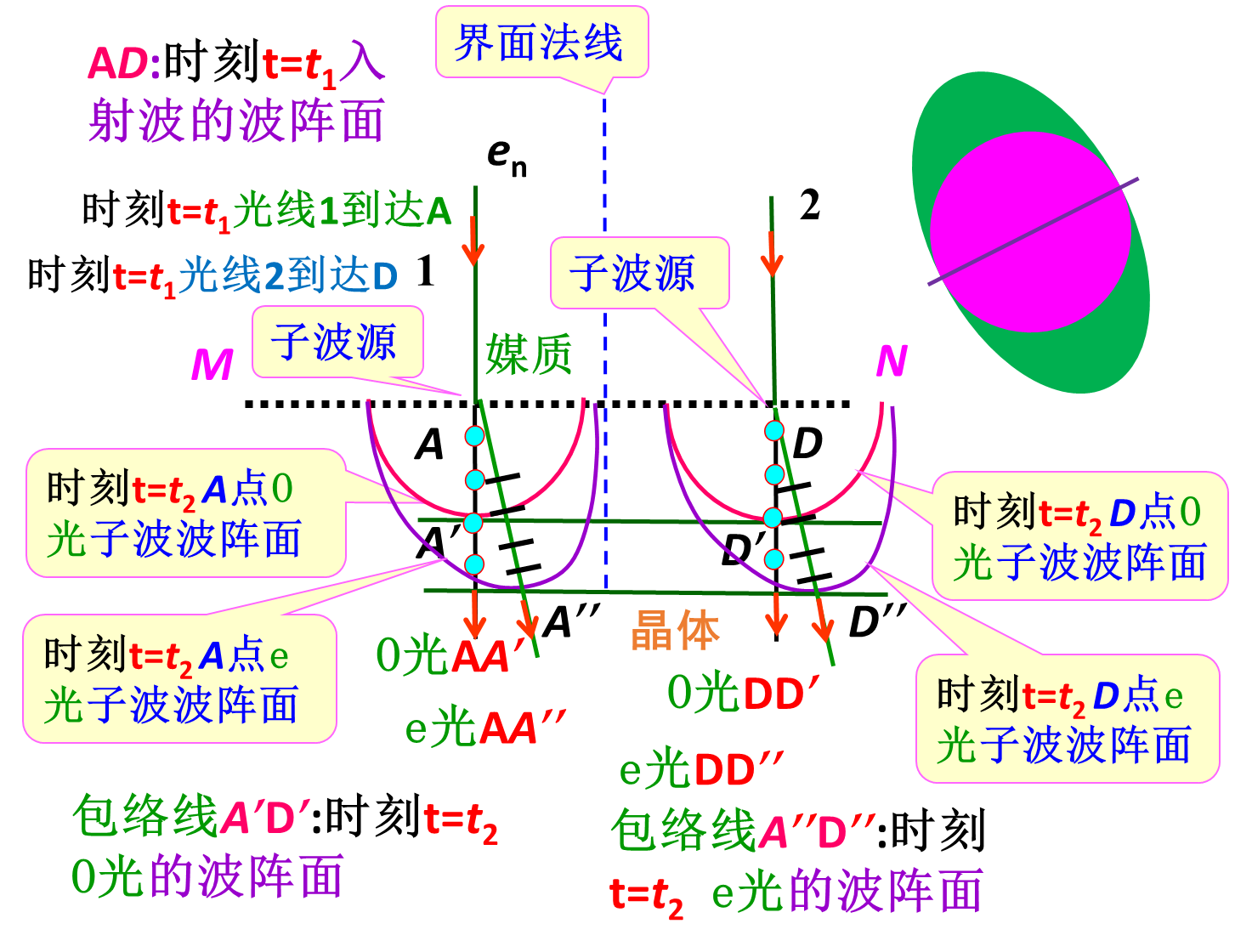

  1. 光轴斜交于晶体表面且平行于入射面,正入射
image-20240108001657193

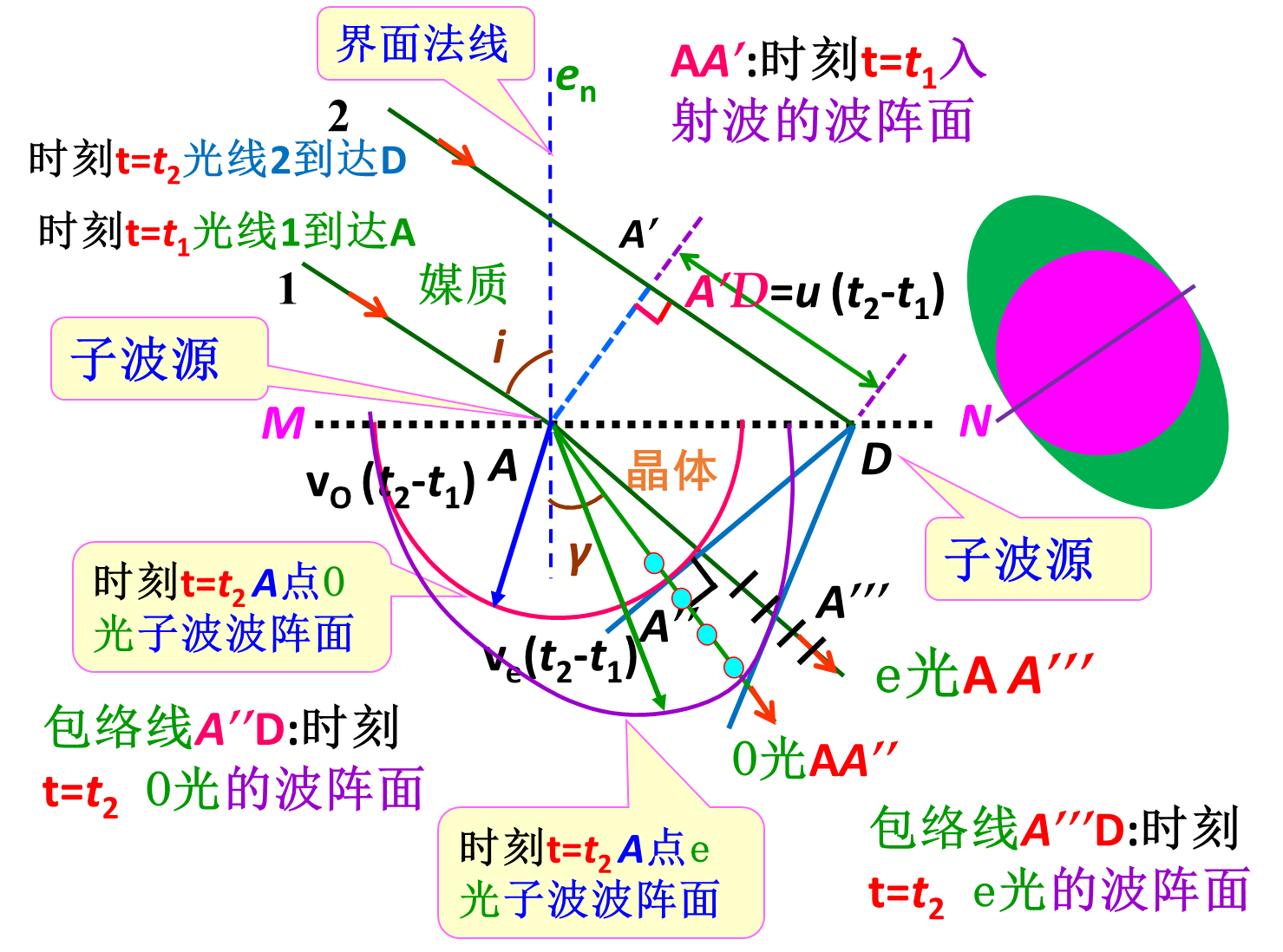

  1. 光轴斜交于晶体表面且平行于入射面,斜入射
image-20240108001929020

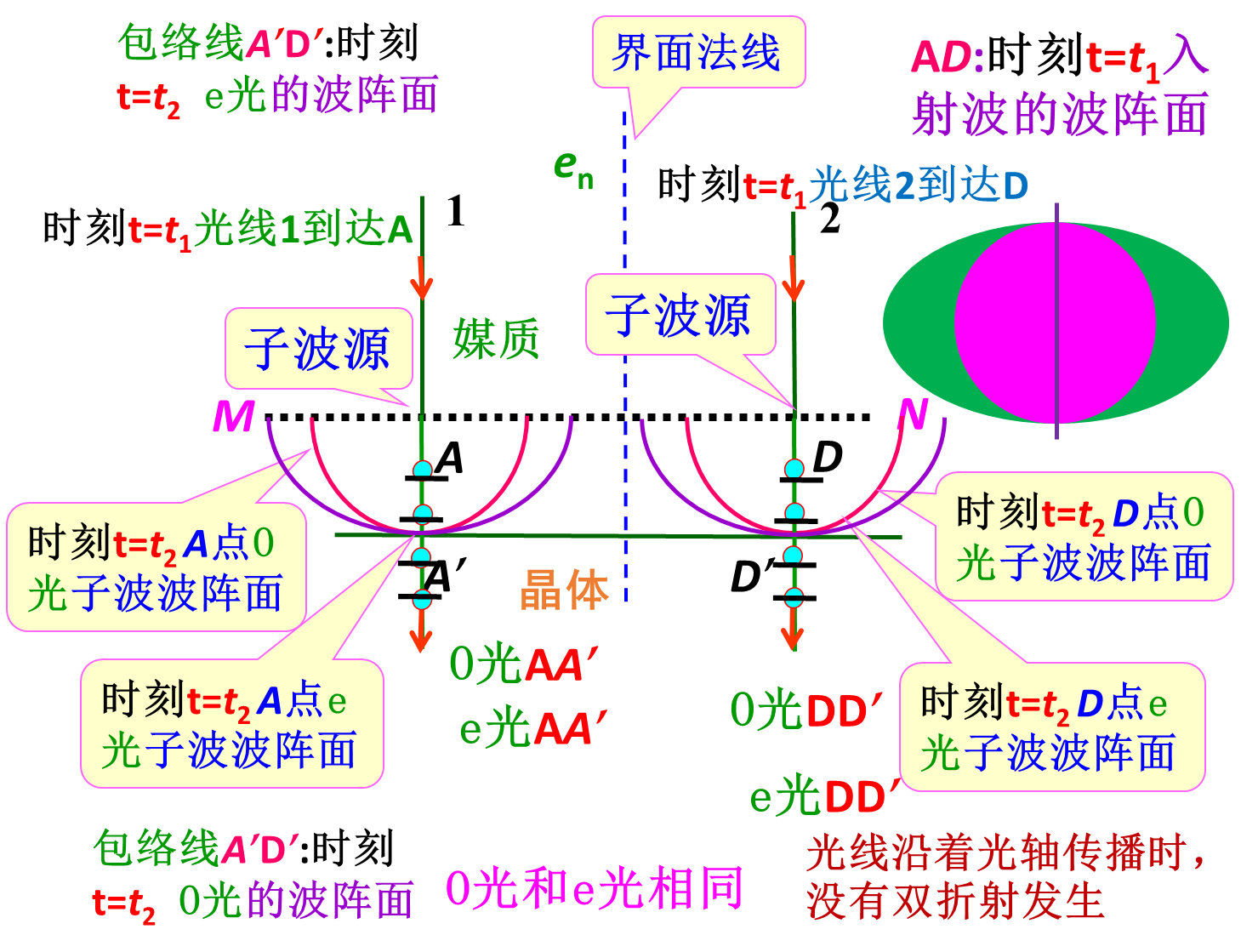

  1. 光轴垂直于晶体表面且平行于入射面,正入射
image-20240108002024674

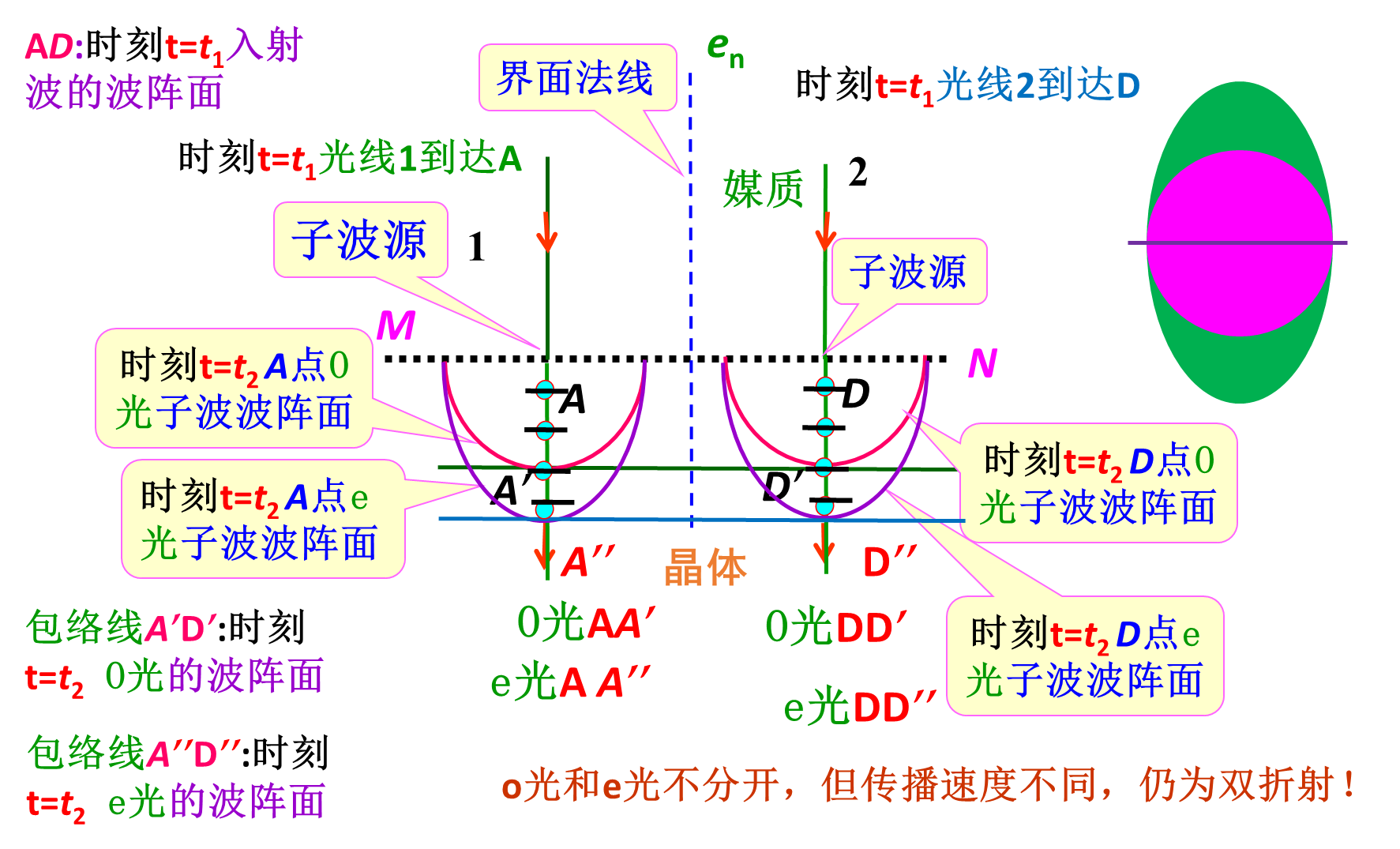

  1. 光轴平行于晶体表面和入射面,正入射
image-20240108002141983

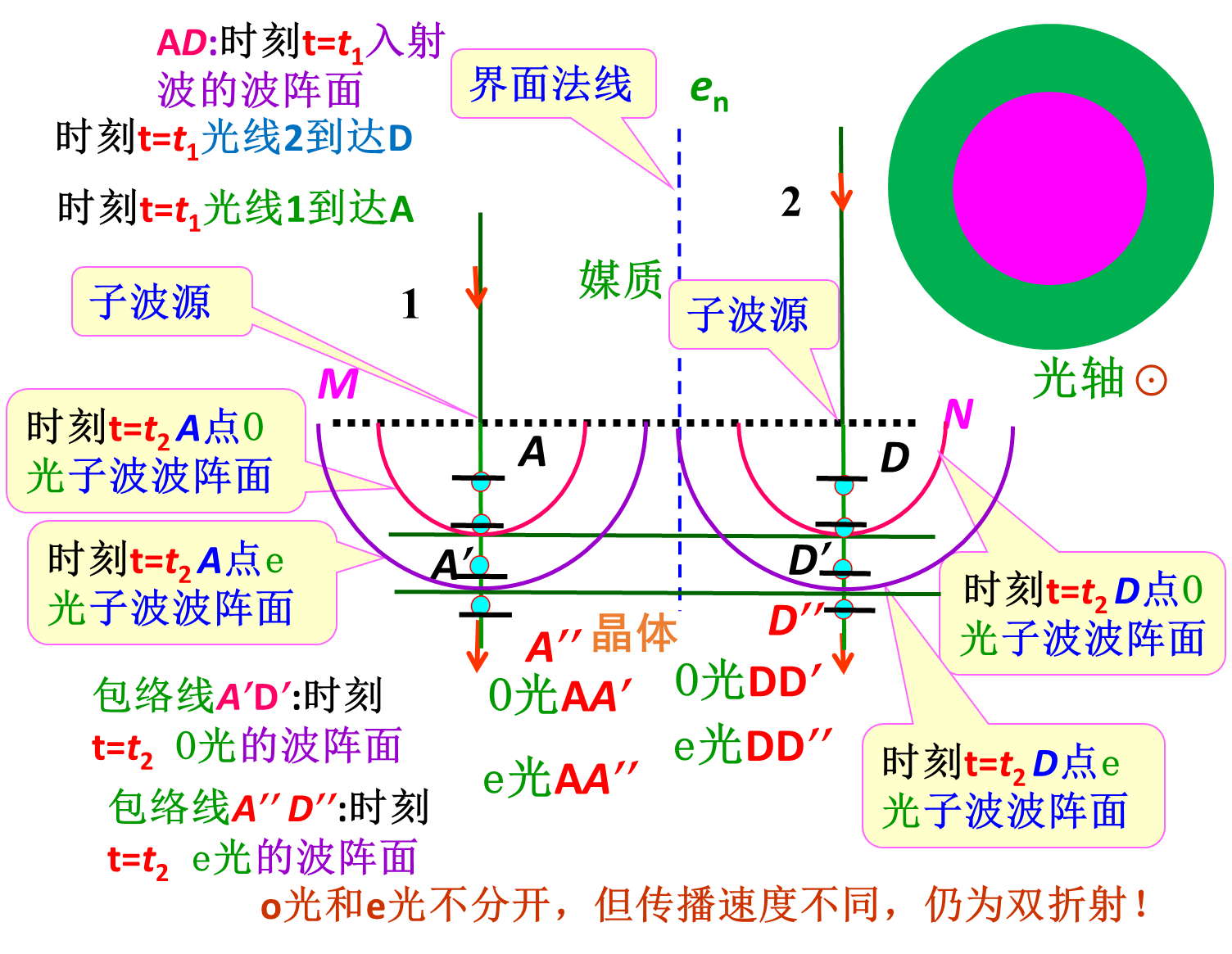

  1. 光轴平行于晶体表面且垂直于入射面,正入射
image-20240108002906560

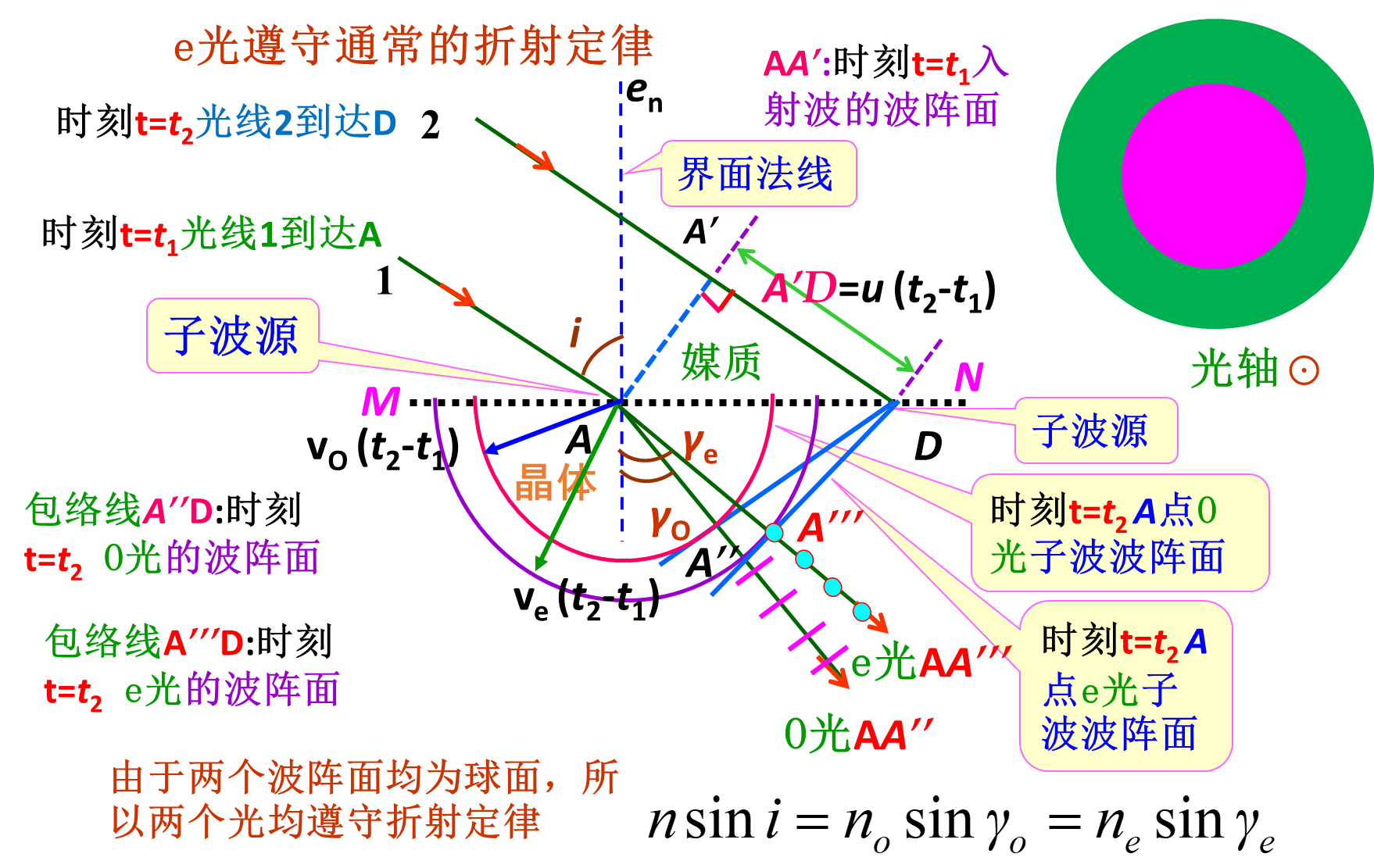

  1. 光轴平行于晶体表面且垂直于入射面,斜入射
image-20240108003130086

18.5 偏振光的获得

波晶片

相位延迟片,常叫波片

晶片是光轴平行于表面单轴晶体薄片

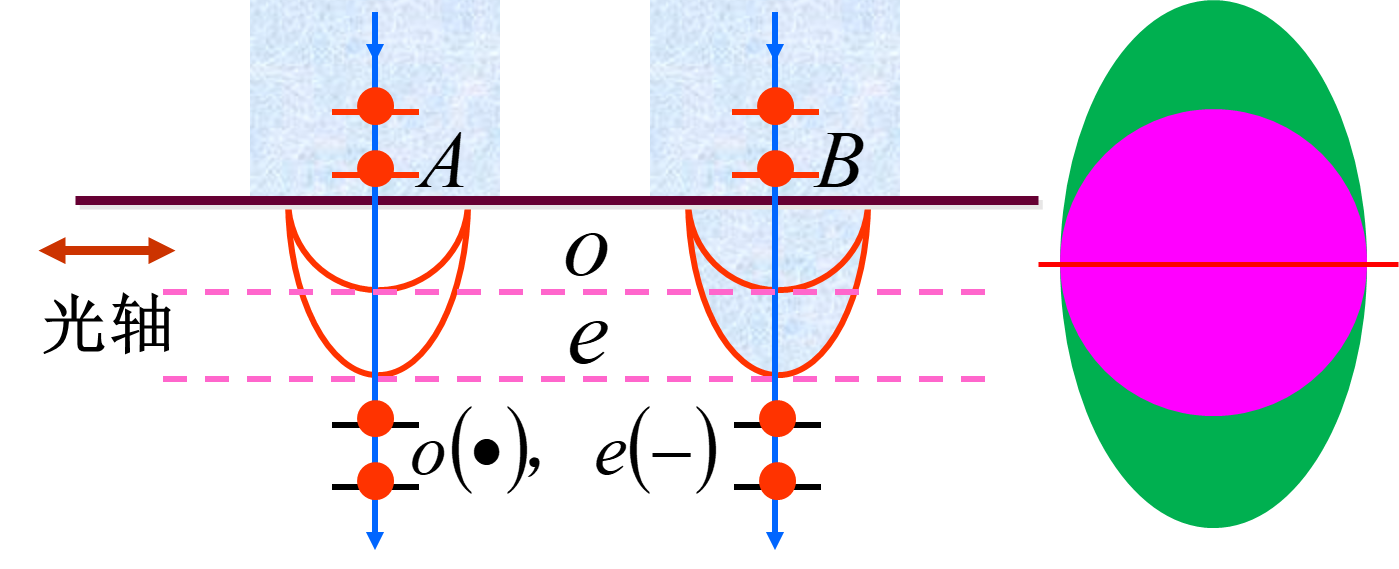

垂直入射光的出射光为同方向但有确定的附加相差的两束线偏振光的合成光。 o光和e光的主平面重合。

image-20240108003335969

光强

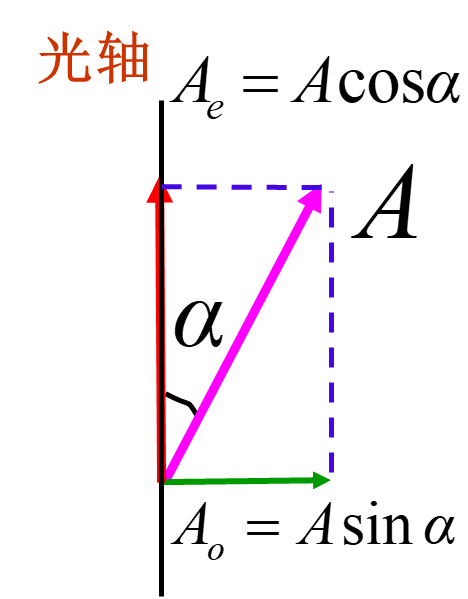

入射光的光矢量发生矢量分解(投影),垂直光轴的分量为o光,平行光轴的分量为e光,光矢量大小如下

Ae=AcosαAo=AsinαA_e = A \cos \alpha \quad A_o = A \sin \alpha

image-20240108003739154

由此很容易得到o光,e光光强的与原来光强I0I_0的关系

Ie=I0cos2αIo=I0sin2αI_e = I_0 \cos^2 \alpha \quad I_o = I_0 \sin^2 \alpha

光程差

穿过d厚度后,o光和e光的光程差和相位差(e光相对o光)分别为

δ=(neno)dΔφ=φeφo=2πλδ=2πλ(neno)d\delta = (n_e - n_o)d \\ \Delta \varphi = \varphi_e - \varphi_o = \dfrac{2\pi}{\lambda} \delta = \dfrac{2\pi}{\lambda}(n_e - n_o)d

P.S. 如果原来的入射光在o光和e光方向上就有相位差,那么把此处推导出的结果作为附加的光程差和相位差

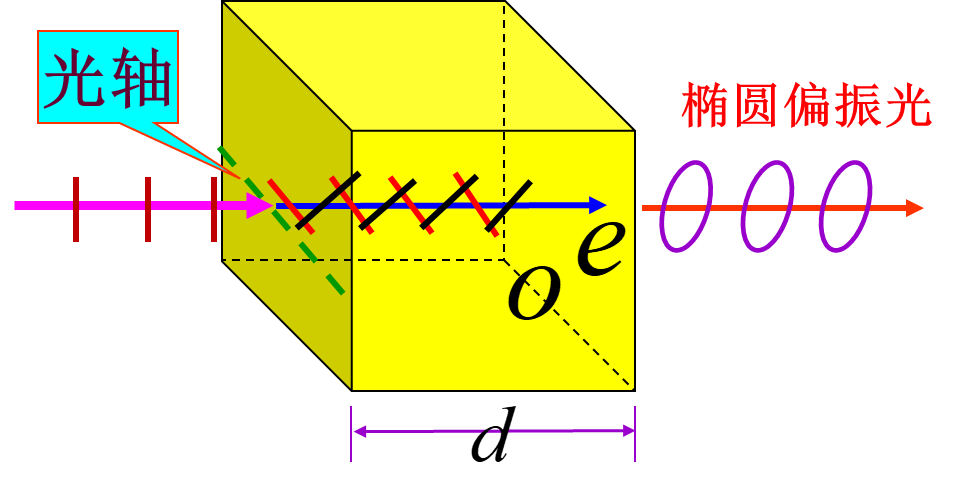

出射光的特征

image-20240108004214640

代入上面讨论出射光的光强和光程差的结论

Ex=Eecos(ωtkz+φ1+Δφ波片)Ey=Eocos(ωtkz+φ2)Ee=EcosαEo=EsinαΔφ=Δφ波片+(φ2φ1)=φeφo+(φ2φ1)=2πλ(nend)d+(φ2φ1)E_x = E_{e} cos(\omega t -kz+\varphi_1 + \Delta \varphi_{波片}) \\ E_y = E_{o} cos(\omega t -kz+\varphi_2) \\ E_e = E \cos \alpha \quad E_o = E \sin \alpha \\ \Delta \varphi = \Delta \varphi_{波片} +(\varphi_2 - \varphi_1)\\ = \varphi_e - \varphi_o +(\varphi_2 - \varphi_1) = \dfrac{2\pi}{\lambda}(n_e - n_d)d +(\varphi_2 - \varphi_1)

出射光的偏振特性由前面计算过的相位差Δφ\Delta \varphi决定。

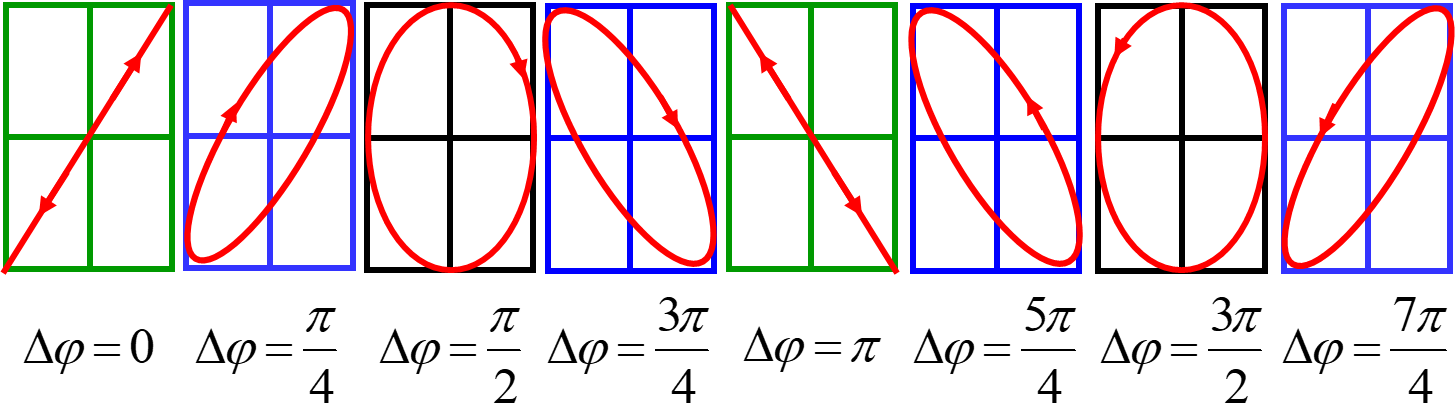

相位差Δφ\Delta \varphi与出射光的偏振特性的关系在18.1中已经提过,如下图。波片的出射光线大部分情况下是椭圆偏振光,特殊情况下是线偏振光。

image-20240108004720271

四分之一波片

代入上面的公式,四分之一波片附加的光程差和相位差为

δ=λ4Δφ=π2\delta = \dfrac{\lambda}{4} \quad \Delta \varphi = \dfrac{\pi}{2}

结合对于光强的分析

Ie=I0cos2αIo=I0sin2αI_e = I_0 \cos^2 \alpha \quad I_o = I_0 \sin^2 \alpha

很容易得出以下这些结论

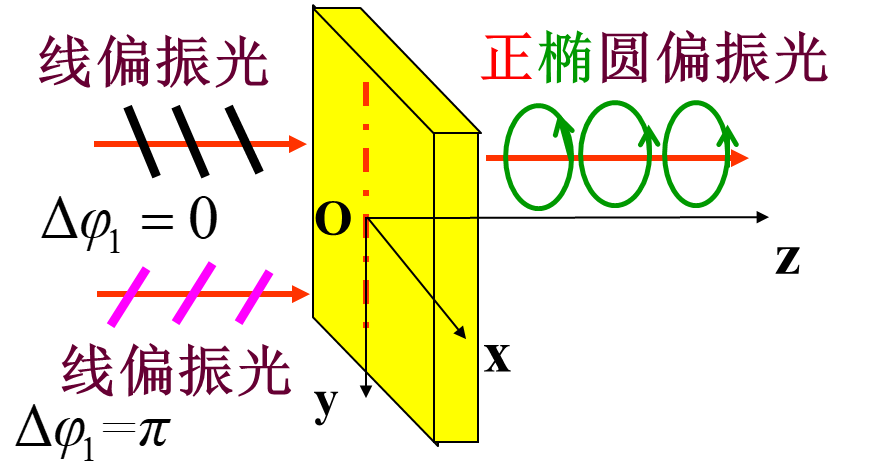

  1. 线偏振光通过λ4\frac{\lambda}{4}波片后将变为正椭圆偏振光

    image-20240108012009385
    • 特别地,当α=π4\alpha = \frac{\pi}{4}时,为圆偏振光
    • 特别地,如果原来的线偏振光就垂直于光轴或者平行于光轴,那么出射光还是线偏振光

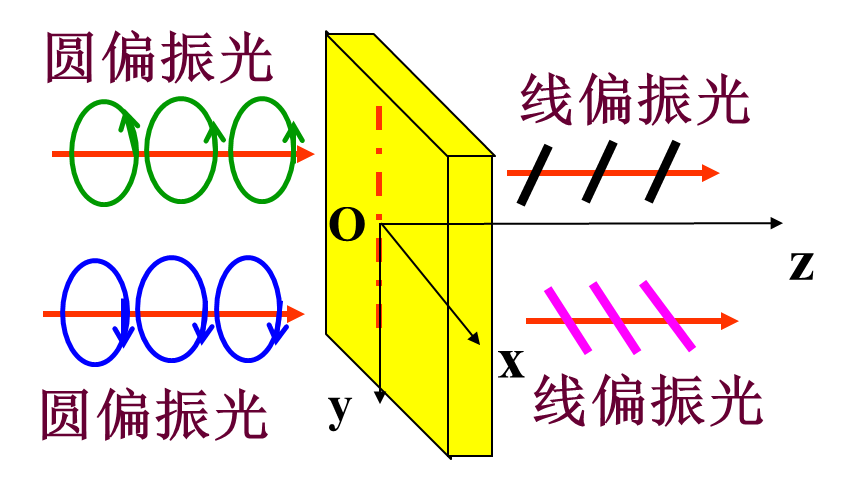

  2. 圆偏振光通过λ4\frac{\lambda}{4}波片后变为线偏振光

    Ee=EoΔφ=π2Δφ=Δφ+Δφ=πΔφ=3π2Δφ=Δφ+Δφ(=2π)=0E_e = E_o \\ \Delta \varphi_{原} = \dfrac{\pi}{2} \quad \Delta \varphi_{后} = \Delta \varphi_{原} + \Delta \varphi = \pi \\ \Delta \varphi_{原} = \dfrac{3\pi}{2} \quad \Delta \varphi_{后} = \Delta \varphi_{原} + \Delta \varphi (= 2\pi) = 0

image-20240108011005812
  1. 椭圆偏振光经通过四分之一波片后一般还是椭圆偏振光,但有以下特例:

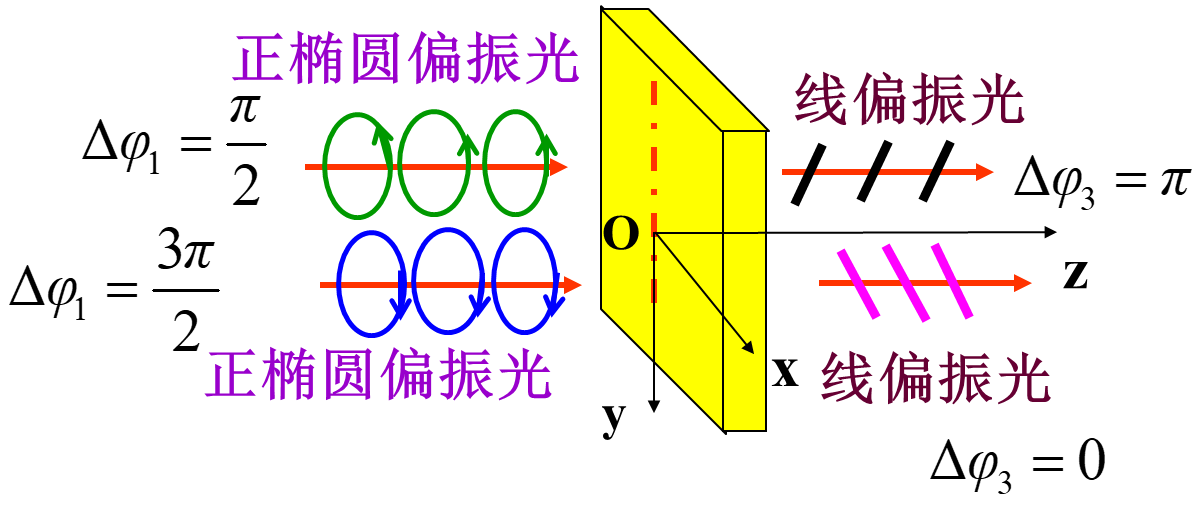

    • 主轴(长轴或短轴)与波片光轴平行正椭圆偏振光通过λ4\dfrac{\lambda}{4}波片后变为线偏振光
    image-20240108012112499

EeEoΔφ=π2Δφ=πΔφ=3π2Δφ=2πE_e \neq E_o \\ \Delta \varphi_{原} = \dfrac{\pi}{2} \to \Delta \varphi_{后} = \pi \\ \Delta \varphi_{原} = \dfrac{3\pi}{2} \to \Delta \varphi_{后} = 2 \pi

  1. 自然光通过四分之一波片后,还是自然光

产生圆偏振光

单色线偏振光通过四分之一波片,可以得到圆偏振光

获得圆偏振光的条件:

  1. 光轴与线偏振光的振动方向夹角为4545^{\circ}

    Eo=Ee    Esinα=Ecosα    α=π4E_o = E_e \implies E\sin \alpha = E \cos \alpha \implies \alpha = \frac{\pi}{4}

  2. o光和e光的相位差应为π2\frac{\pi}{2},使用的波片应该为四分之一波片

    Δφ=2πλ(none)d=π2    d=λ4(none)\Delta \varphi = \frac{2\pi}{\lambda} (n_o - n_e) d = \frac{\pi}{2} \implies d = \frac{\lambda}{4(n_o - n_e)}

偏振光的检验

  1. 区分自然光和圆偏振光

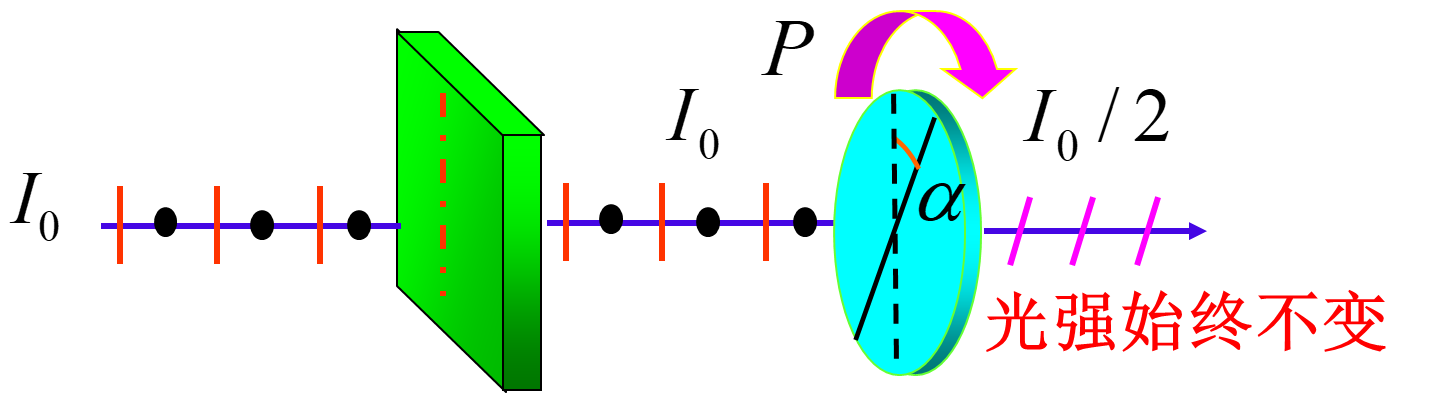

    • 自然光经λ4\dfrac{\lambda}{4}波片后仍为自然光,转动检偏器,光强没有变化。
    image-20240108012526444

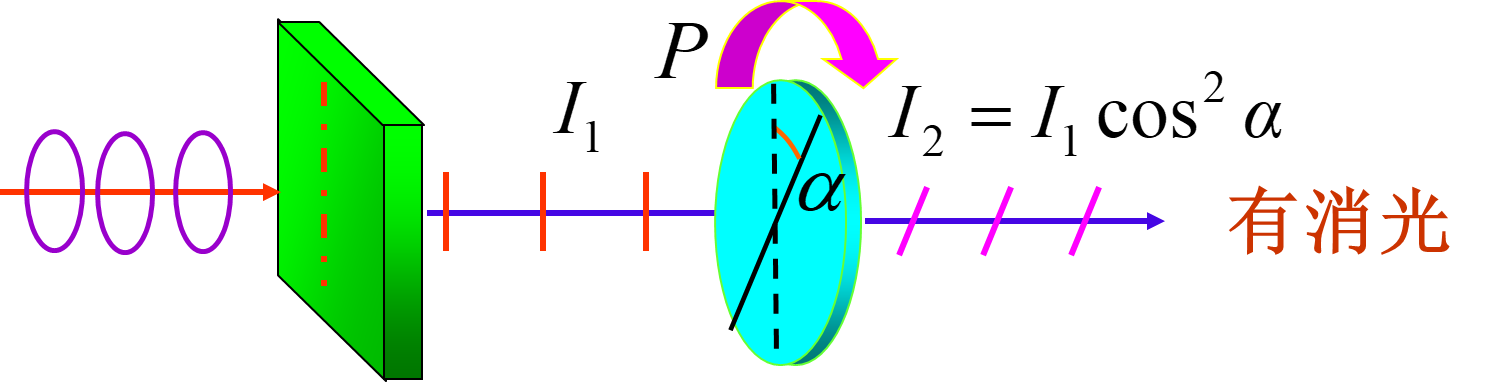

    • 圆偏振光经λ4\dfrac{\lambda}{4}波片后成为线偏振光,转动检偏器,有最大光强和消光。
    image-20240108012433200
  2. 区分部分偏振光和椭圆偏振光

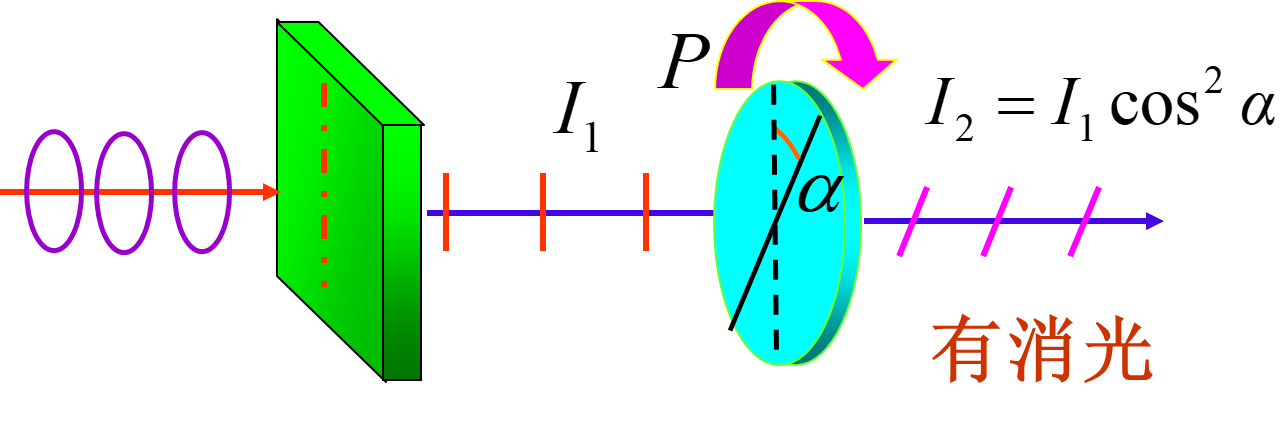

    • 旋转λ4\dfrac{\lambda}{4}波片的光轴方向使之平行于椭圆偏振光的长轴或短轴,经λ4\dfrac{\lambda}{4}波片后椭圆偏振光变为线偏振光,转动检偏器,有最大光强和消光。
    image-20240108013136685

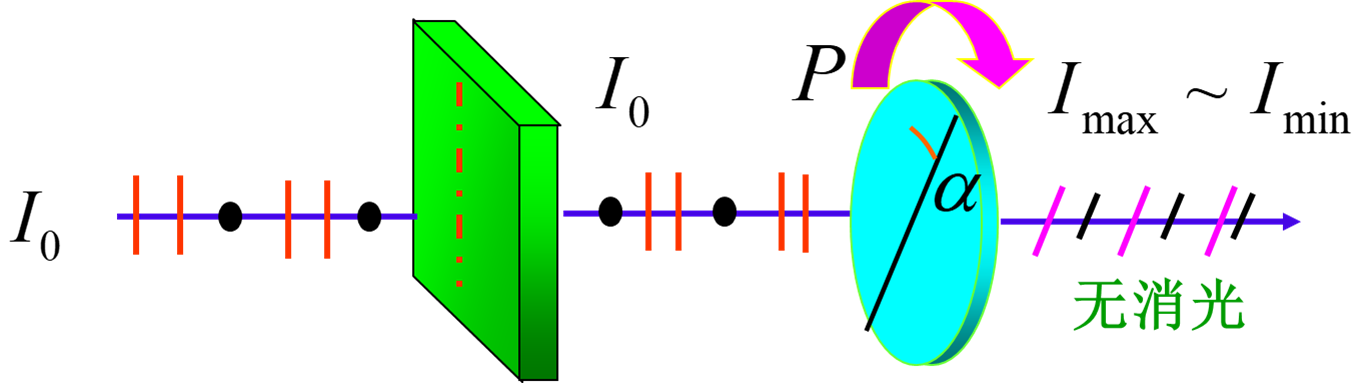

    • 因为部分偏振光有自然光成份,部分偏振光经波片后仍为部分偏振光,转动检偏器,有最大和最小光强,无消光。
    image-20240108013342179

二分之一波片

有附加的光程差和相位差

δ=λ2Δφ=π\delta = \dfrac{\lambda}{2} \quad \Delta \varphi = \pi

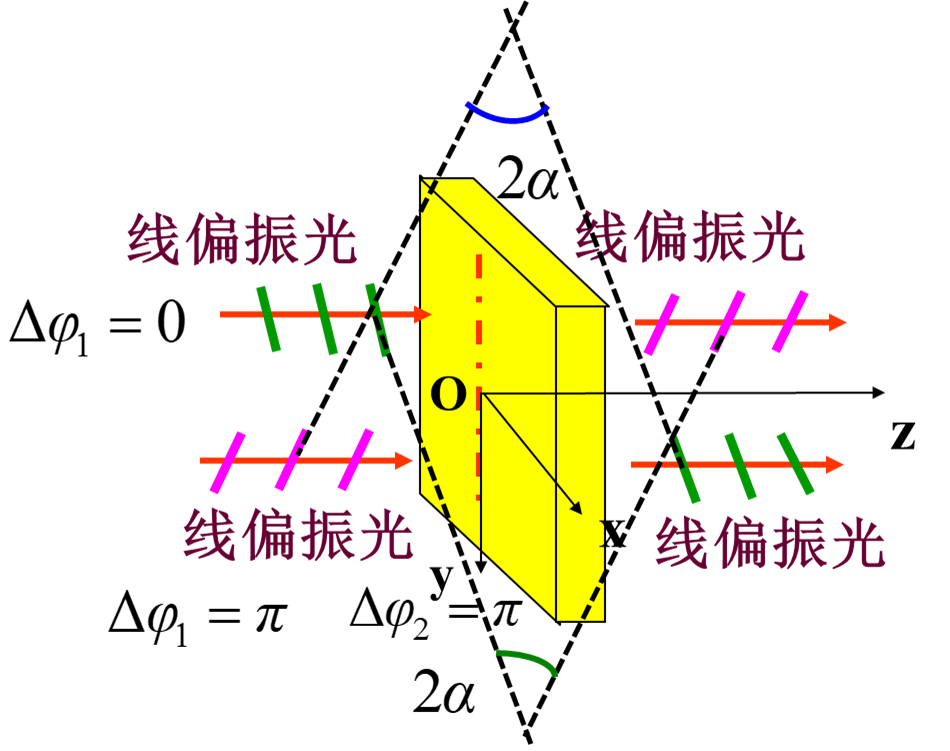

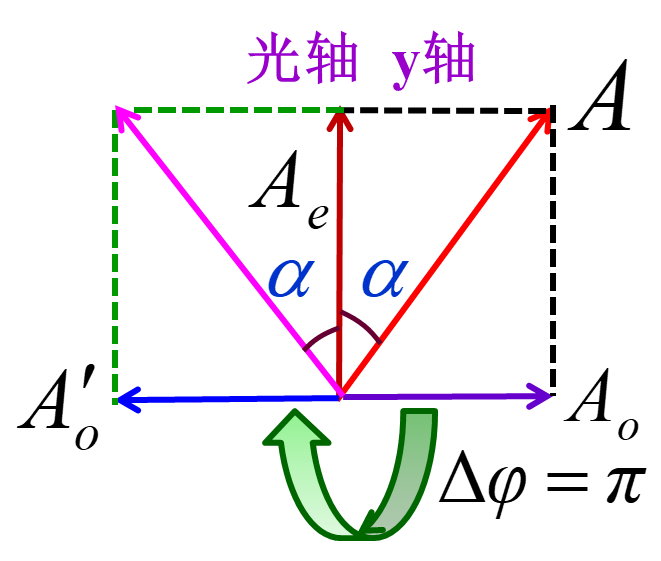

  1. 线偏振光通过λ2\frac{\lambda}{2}波片后仍然是线偏振光,但振动方向与原振动方向相比转过2α2 \alpha
image-20240108013911724 image-20240108014104700

推广

线偏振光通过厚度为λ2\dfrac{\lambda}{2}的奇数倍的波片后仍为线偏振光,但振动方向与原振动方向相比转过2α2\alpha角(α\alpha 为入射线偏振化方向与光轴间夹角)

δ=(2k+1)λ2Δφ=(2k+1)π\delta = (2k+1)\dfrac{\lambda}{2} \quad \Delta \varphi = (2k+1)\pi

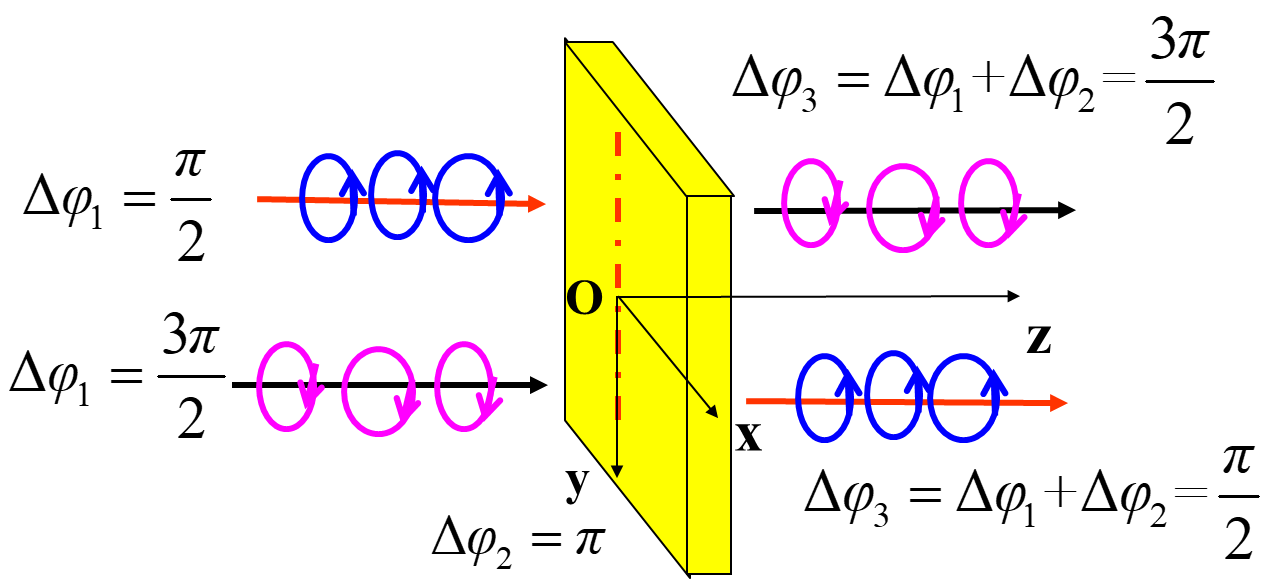

  1. 圆偏振光通过λ2\dfrac{\lambda}{2}波片后仍为圆偏振光,但转动方向与原来的相反
image-20240108014339893
  1. 椭圆偏振光通过λ2\dfrac{\lambda}{2}波片仍为椭圆偏振光,图形关于光轴对称变换,转动方向与原来相反

    • 主轴(长轴或短轴)与波片光轴平行正椭圆偏振光通过λ2\dfrac{\lambda}{2}波片后仍为正椭圆偏振光,图形不变,但转动方向与原来相反
  2. 自然光通过二分之一波片仍然是自然光
